Électrocardiogramme (ECG)

De médecine.top

Caractéristiques

Rythme

Rythme d'échappement sinusal

  • Fréquence: 60-80/min
  • QRS fins

Rythme d'échappement jonctionnel

  • Fréquence: 40-60/min
  • QRS fins

Rythme d'échappement ventriculaire

  • Fréquence: 20-40/min
  • QRS larges

Axe électrique

Axe Normal Gauche Hyper gauche Droit Hyper droit
I + + + - -
II + + - + -
III + - - + +

Blocs atrioventriculaires (BAV)

1er degré

2e degré

Type Mobitz I Wenckebach
  • Group beating caractéristique
Type Mobitz II

3e degré

Blocs intraventriculaires

  • Hémibloc antérieur gauche: axe hypergauche, aspect rS en II
  • Hémibloc postérieur gauche: axe droit, aspect rS en I (à vérifier)

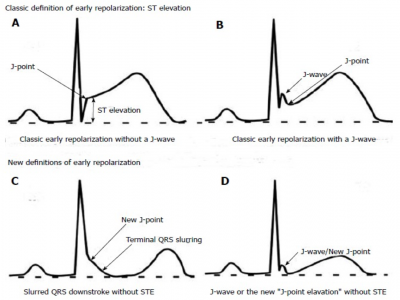

Repolarisation précoce

  • Dérivations inférieures ou latérales: Phénomène anodin au niveau coronaire, mais pas au niveau rythmique → associée à des cas de fibrillation ventriculaire spontanée ± décès selon les études.

Onde P

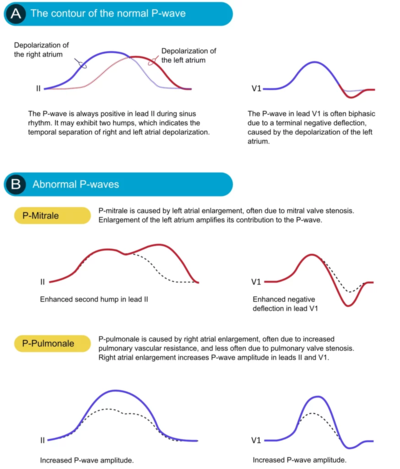

Ondes P normales, ondes P pulmonaires et ondes P mitrales (Source inconnue)

Onde P pulmonaire

Onde P mitrale

Onde Q

Onde Q septale (physiologique)

Onde Q de nécrose

Correspond à un trou électrique dans le contexte d'une nécrose transmurale au travers duquel on observe l'activité électrique de la paroi opposée[1]

Onde R

  • Absence d'onde R et allure de sous-décalage persistant du ST = nécrose avec anévrisme constitué

Onde T

Intervalle QT

  • Durée normale ≤ 440 ms
Source: Dr Elvire Mervoyer, http://campus.cerimes.fr/

Collection

Troubles de conduction

Maladie du sinus

Troubles du rythme

Ischémie myocardique

STEMI aigu

STEMI subaigu

STEMI postérieur

- sous-décalage ST de V1 à V3

Péricardite

Troubles électrolytiques

Hyperkaliémie

Hypertrophie ventriculaire gauche

ECG en cours d'examen
